Cisco SPA112 łączy analogowe urządzenia końcowe z bazującymi na IP sieciami danych.
Poprzez POTS (Plain Old Telephone Service-Port) SPA112 można podłączyć istniejący telefon analogowy lub domofon. Poprzez interfejs 100BaseT RJ-45 Ethernet (LAN-WAN) tworzą Państwo połączenie swojej sieci (LAN) w biurze do aparatu telefonicznego.
SPA112 konwertuje ruch głosowy na pakiety danych do przekazania poprzez Państwa sieć IP. Dzięki międzynarodowym standardowym sieci głosowych i danych SPA112 zapewnia niezawodną pracę.
Proszę pamiętać, że dla Państwa sieci istnieją określone warunki, aby zapewnić niezakłóconą komunikację z aparatem telefonicznym. Więcej informacji na temat warunków/konfiguracji sieci znaleźć można w „Instrukcji Plug & Play“.
Wiele urządzeń wielofunkcyjnych i nowoczesnych faksów ma możliwość ustawień określonych standardów przekazywania, które mogą zakłócić wysyłanie faksu za pośrednictwem adaptera. W rezultacie 100-procentowa funkcjonalność nie może być zagwarantowana.
W przypadku korzystania z urządzeń faksowych firmy Brother, zalecamy stosowanie modelu Patton Smartnode SN4112.
Ponadto w faksie (jeśli dostępny) należy deaktywować następujące ustawienia:
- Musi być nieaktywny V.34
- Prędkość transmisji (maksymalna wartość bodów) musi wynosić 9.600 bps (przy niektórych faksach oznaczana 9.6k)
- Niektóre faksy dysponują ustawieniem „Praca przy numerze wewnętrznym". Należy to dezaktywować
- Należy dezaktywować automatyczne rozpoznawanie sygnału
- Należy dezaktywować automatyczną cyfrę wyjścia na miasto
- W zaporze sieciowej należy dopuścić zakres portów 4000-4999
Proszę sprawdzić w instrukcji swojego faksu, czy urządzenie obsługuje wszystkie ww. ustawienia i czy można je konfigurować. Ewentualnie można zwrócić się bezpośrednio do producenta. Wielu producentów umieszcza potrzebne ustawienia na swojej stronie internetowej w FAQ lub w instrukcji w rozdziale Rozwiązywanie problemów. Proszę zwrócić uwagę na wskazówkę dotyczącą faksowania przez VoIP.
Konieczne jest, aby w portalu serwisu w Ustawieniach maksymalną przepływność ustawić na "9600".
Uruchomienie Cisco SPA112
Przy zamówieniu Cisco SPA112 za pośrednictwem swojego partnera systemowego urządzenie końcowe jest automatycznie rejestrowane w aparacie telefonicznym. Dlatego najpierw należy sprawdzić, czy adres MAC został już u Państwa zarejestrowany w portalu serwisu (portal.nfon.net) w zakładce ELEMENTY / Urządzenia końcowe. W innym razie należy utworzyć nowe urządzenie i wybrać z listy Cisco SPA112.
- Po utworzeniu urządzenia końcowego w zakładce Cele należy utworzyć nowy telefon wewnętrzny dla Cisco ATA.
- W zakładce Urządzenie końcowe należy wybrać adres MAC ATA.
- Następnie podłączyć analogowe urządzenie końcowe do ATA (RJ-11). Przy tym ważne jest, aby używać portu „PHONE 1“.
Zakładanie drugiego portu
Jeśli chce się korzystać z drugiego portu, należy założyć go jako nowe urządzenie końcowe w portalu serwisu. Warunkiem jest, aby utworzone było już ATA jako urządzenie końcowe.
- W zakładce Elementy należy przejść do punktu menu Urządzenia końcowe.

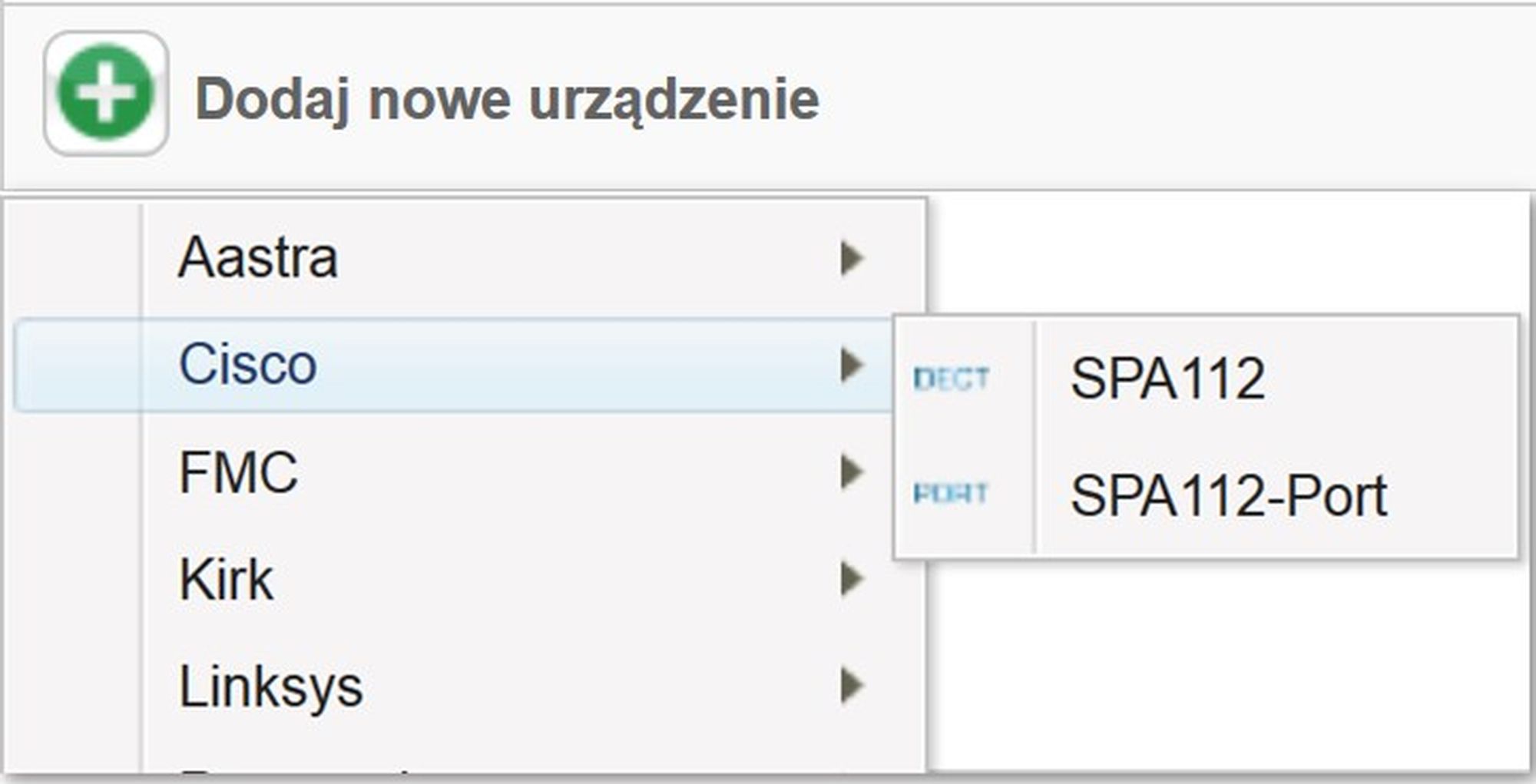

- Ponownie kliknąć Utwórz nowe urządzenie.
- Tym razem przy producencie Cisco wybrać punkt Port SPA112.
⇒ Otworzy się okno wprowadzania danych.
- W zakładce stacji bazowej wybrać adres MAC swojego Cisco ATA.
- Wybrać port. Należy pamiętać, aby numeracja portów w portalu serwisu rozpoczynała się od Port1.
- Zanotować numer portu, aby połączyć go z telefonem wewnętrznym.
- Następnie kliknąć Zapisz.
⇒ Cisco SPA112 jest teraz utworzone jako urządzenie końcowe w portalu serwisu. Port został skonfigurowany.
Następnie dostępne są dwie możliwości przydzielenia portu do telefonu wewnętrznego w portalu serwisu.
- Po pierwsze można założyć nowy telefon wewnętrzny i tu wprowadzić dane ATA.
- Alternatywnie można Cisco ATA przydzielić do już istniejącego telefonu wewnętrznego.
Szczegółowe informacje dotyczące zakładania nowego telefonu wewnętrznego w portalu serwisu znajdują się tutaj.
Przy podłączaniu telefonu systemowego do portu należy uważać na to, aby podłączyć telefon systemowy do właściwego portu. Telefon wewnętrzny został przydzielony do portu w portalu serwisu. Numer telefonu wewnętrznego został tym samym założony w porcie.
Uruchamianie Cisco SPA112
Urządzenie Cisco SPA112 jest gotowe do użytku, gdy tylko diody LED statusu Power, INTERNET i PHONE 1 zaczną świecić w sposób nieprzerwany. W przypadku diody INTERNET może się zdarzyć, że nie będzie świeciła w sposób ciągły, lecz będzie sporadycznie migać. Zależy to od przepływu danych Państwa połączenia internetowego.
- W tym celu należy podłączyć zasilacz 5V do ATA.
SPA112 obsługuje tylko wybieranie blokowe. Oznacza to, że dopiero po podaniu kompletnego numeru telefonu i uruchomieniu przycisku wyboru nawiązywane jest połączenie. Numer telefonu przekazywany jest wówczas w formie bloku.
