| Tipo | Icona | Descrizione |
| Avviso |  | Informazioni e note importanti a cui si deve assolutamente prestare attenzione. |
| Consiglio |  | Consigli utili che forniscono ulteriori informazioni. |
| Fase dell'operazione | - | Viene evidenziata con un trattino |
| Risultato di un'operazione | ⇒ | Viene evidenziato con una freccia |
| Elenco/lista | | Viene evidenziato con un punto |
Il Cisco SPA112 collega telefoni analogici e apriporte alle reti dati IP. In tal modo vengono collegati i terminali analogici agli apparecchi telefonici.
Tramite un POTS (Plain Old Telephone Service-Port) del SPA112 è possibile collegare un telefono analogico presente o una apriporte. Tramite una porta Ethernet 100BaseT RJ-45 (LAN-WAN) si stabilisce un collegamento tra la propria rete (LAN) in ufficio e l’apparecchio telefonico.
Lo SPA112 converte il traffico vocale in pacchetti dati per il trasferimento mediante la propria rete IP. Grazie allo standard internazionale per reti dati e voice, lo SPA112 garantisce un funzionamento affidabile.
La invitiamo a notare che determinate condizioni sono necessarie per la propria rete al fine di garantire una comunicazione senza difficoltà con l'apparecchio telefonico. Per maggiori informazioni in merito alla tematica condizioni/configurazione della propria rete, consultare la „Brochure Plug & Play“.
Molti apparecchi multifunzione e fax moderni hanno le possibilità di impostazione ad alcuni standard di trasmissione, che possono interferire con l'invio di fax tramite un adattatore. La funzionalità non può essere garantita.
Nel caso di utilizzazione del fax Brother, si consiglia di utilizzare un Patton SmartNode SN4112.
Al invio di un fax, l’apparecchio invia un messaggio di errore, il messaggio varia per tipo di dispositivo e produttore.
Inoltre, le seguenti impostazioni del fax (se presente) devono essere disattivate:
- La invitiamo a notare che anche per un fax è necessario compore un prefisso
- V.34 deve essere disattivato
- La velocità di trasmissione (massimo baud rate) deve essere configurato su 9600 bps (su alcuni fax indicato come 9.6K)
- Alcuni fax offrono le impostazioni "servizio su una derivazione." Questa impostazione deve essere disattivata
- Suoneria telefonica automatica (Dial Tone Detection) deve essere disattivata
- numero automatica del prefisso deve essere disattivato
- i porti software 4000-4999 devono essere aperte sul firewall
Consultare il manuale del vostro fax per verificare se vostro apparecchio supporta tutti impostazioni predetti e come configurarli. Se necessario, consultare il produttore direttamente. Molti produttori pubblicano gli impostazioni necessarie sul loro sito web nelle FAQ o nel manuale in capitolo Risoluzione dei problemi. Cercare una indicazione per l'invio di fax tramite VoIP.
E essenziale di mette il massimo bit rate a "9600" nel portale di servizio nelle impostazioni del terminale.
Attivazione Cisco SPA112
La prenotazione di SPA112 tramite il mediante comporta la registrazione automatica del terminale nell'apparecchio telefonico. Controllare per prima cosa se l'indirizzo MAC è già registrato nel portale di assistenza (portal.nfon.net) in ELEMENTI / Terminali. In caso contrario, impostare una nuova periferica et selezionare il Cisco SPA112.
- Dopo aver impostato il terminale, impostare in Destinazioni una nuova derivazione per il Cisco ATA.
- Scegliere in Terminale l’indirizzo MAC del ATA.
- Collegare il terminale analogico al ATA (RJ-11). A tal fine è fondamentale utilizzare la porta PHONE 1.
Impostare una seconda porta
Se si desidera utilizzare una seconda porta, è necessario impostarlo come un nuovo terminale nel portale di assistenza. L'ATA deve essere già impostato come terminale.
- Aprire il punto di menu Terminali nella scheda Elementi.
- Cliccare su Impostare nuova periferica.

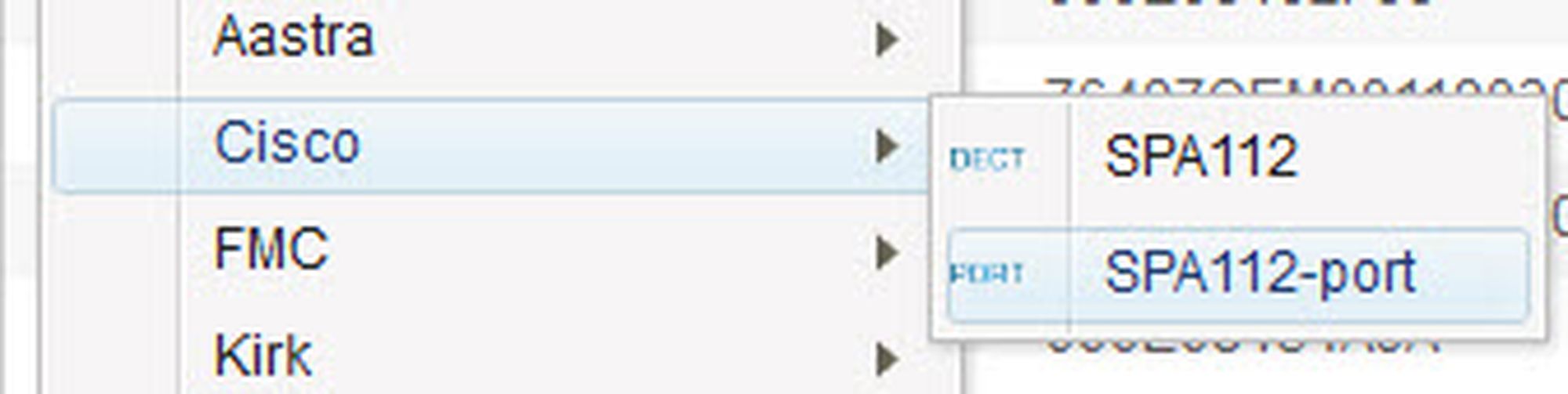

- Selezionare sotto il produttore Cisco il punto SPA112-Port.
⇒ Si apre una finestra di comando.
- Selezionare l'indirizzo MAC del vostro Cisco ATA sul punto Stazione base.
- Selezionare una porta. La invitiamo a notare che nel portale di assistenza la numerazione delle porte inizia con il port1.
- Annotare il numero della porta per collegare il porto con l'estensione.
- Cliccare su Salvare.
⇒ Il Cisco SPA 112 è stato impostato come un terminale nel portale di assistenza. La porta è configurata.
Ora ci sono due possibilità per assegnare la porta ad un'estensione nel portale di assistenza.
- E possibile creare una nuova estensione e inserire qui i dati del ATA.
- Altrimenti, è possibile assegnare il Cisco ATA ad un'estensione esistente.
Maggiori informazioni sulla creazione di una nuova estensione in portale di assistenza sono qui.
Assicurarsi di collegare il telefono fisso di sistema alla porta corretta. Ha assegnato la vostra estensione a una porta nel portale di assistenza. Il numero dell’estensione viene quindi depositato sul porto.
Preparare il Cisco SPA112 per l'uso
Il Cisco SPA112 è pronto per l'uso non appena i LED Power, INTERNET e PHONE 1 rimangono illuminati costantemente. Può accadere che la spia INTERNET non rimanga illuminata costantemente e si osservi un tremolio sporadico. Questo dipende dal traffico dati della propria connessione internet.
- Collegare l'alimentatore 5V al ATA.
Lo SPA112 supporta soltanto la selezione con invio "in blocco". Ciò significa che il collegamento si avvia solo dopo l'inserimento del numero completo e l'azionamento del tasto selezione. Il numero è poi trasferito in blocco.
