A. Généralités
Le Patton Multiport-ATA (adaptateur téléphone analogue) connecte les appareils finaux analogues avec les réseaux de données basés sur IP. ll convient parfaitement à l'intégration des fax analogues (T.38). Il est également possible d'intégrer des téléphones analogues ou des ouvertures de porte qui se connectent alors avec l'installation NFON.
Le Patton ATA convertit le flux vocal dans des packs de données pour la transmission via votre réseau IP. Grâce aux standards internationaux pour les réseaux vocaux et de données, Patton ATA garantit un fonctionnement fiable.
Les modèles Patton suivants sont disponibles:
» Patton SN 4112s
(jusqu'à 2 appareils finaux analogues)
» Patton SN 4114
(jusqu'à 4 appareils finaux analogues)
» Patton SN 4118
(jusqu'à 8 appareils finaux analogues)
» Patton SN 4316*
(jusqu'à 16 appareils finaux analogues)
» Patton SN 4324*
(jusqu'à 24 appareils finaux analogues)
» Patton SN 4332*
(jusqu'à 32 appareils finaux analogues)
» Patton SN 4412*
(jusqu'à 12 appareils finaux analogues)
» Patton SN 4416*
(jusqu'à 16 appareils finaux analogues)
» Patton SN 4424*
(jusqu'à 24 appareils finaux analogues)
» Patton SN 4432*
(jusqu'à 32 appareils finaux analogues)
Les câbles de branchement suivants sont disponibles pour les modèles Patton:
- Les modèles Patton SN 41xx sont connectés avec un câble de patch (RJ45) traditionnel
- Les modèles Patton SN 44xx ont besoin de câbles séparés
Pour le Patton 12, 16 et 24 Port, on peut choisir entre 2 variantes « générales » de câbles avec les extrémités suivantes:
- Câble de branchement Patton 50 PIN TELCO sur 50 PIN TELCO
- Câble de branchement Patton 50 PIN TELCO sur extrémité libre
Pour le Patton 12 et 26 Port, on peut choisir entre 2 variantes de câbles avec les extrémités suivantes:
- Câble de branchement Patton 50 PIN TELCO sur RJ45
- Câble de branchement Patton 50 PIN TELCO sur RJ11
Pour le Patton 24 Port, on peut choisir entre 2 variantes de câbles avec les extrémités suivantes:
- Câble de branchement Patton 50 PIN TELCO sur RJ45
- Câble de branchement Patton 50 PIN TELCO sur RJ11
Pour le Patton 32 Port, il faut commander le câble de branchement suivant:
- Câble de branchement Patton 64 PIN TELCO sur extrémité libre
Les câbles de branchement ne sont pas fournis avec les appareils finaux Patton et doivent être commandés séparément!
L'auto-provisionnement NFON fonctionne uniquement avec les appareils finaux Patton qui sont achetés via NFON. NFON installe un microprogramme correspondant qui prend en charge cette fonction.

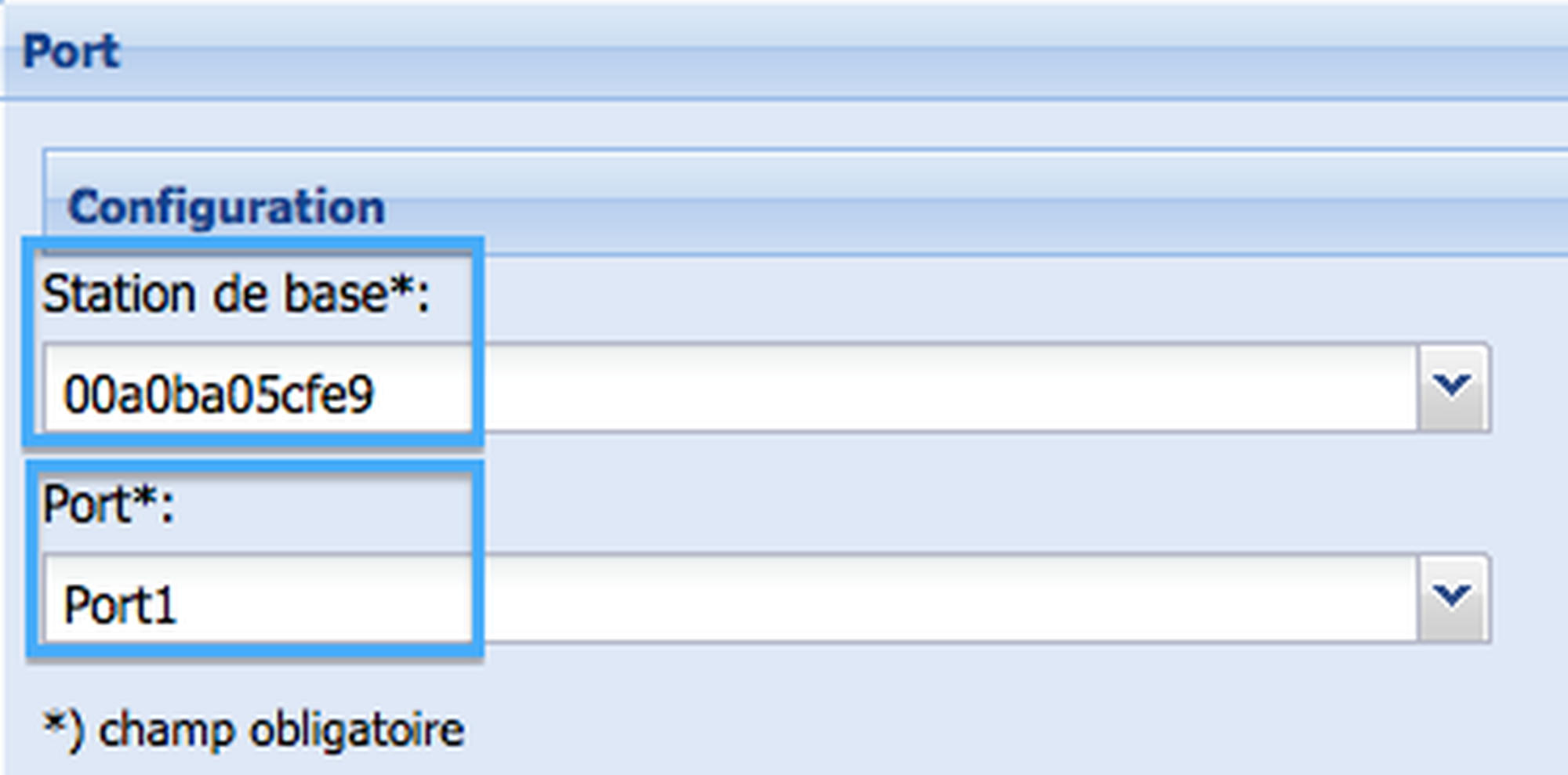

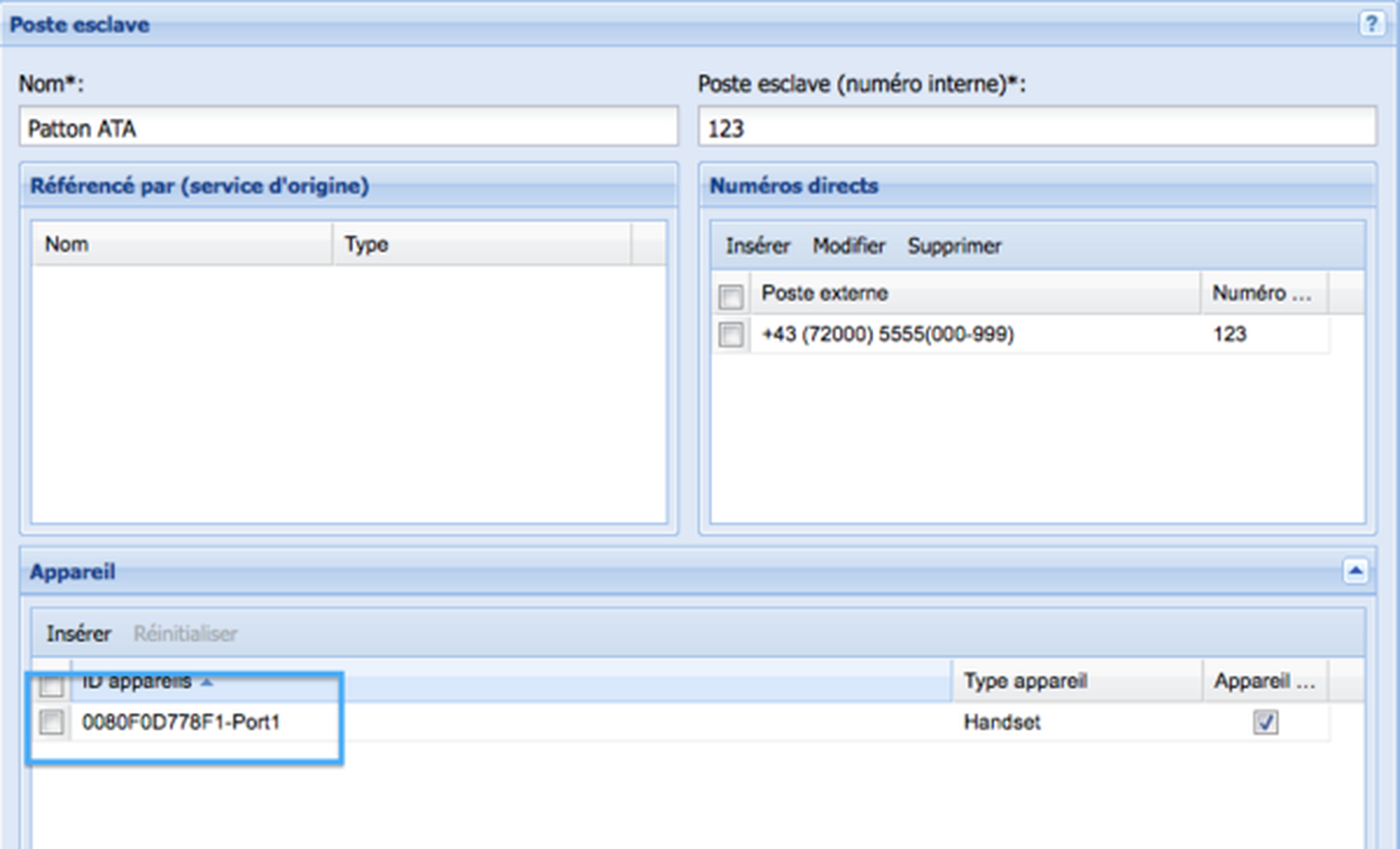

Les appareil finaux Multiport Patton sont facturés selon chaque port activé au prix de l'appareil final. Vous pouvez activer et désactiver à nouveau les ports de votre choix via le portail de service. Seuls les ports activés sont facturés.
Veuillez noter qu'il existe des conditions spécifiques pour votre réseau afin de garantir une communication sans faille avec l'installation téléphonique. Vous trouverez plus d'informations sur le thème Conditions / Configuration de votre réseau dans la « Feuille d'information Plug & Play ».
De nombreux appareils multifonctions et des faxes modernes ont des possibilités de réglage à certaines normes de transmission, qui pourraient interférer avec l'envoi de fax via un adaptateur. Lorsque vous essayez d'envoyer un fax, l'appareil renvoie un message d'erreur, qui varie selon le type de l'appareil et le fabricant.
Veuillez noter qu'aussi pour le fax il est nécessaire de composer un numéro préfixe.
En outre, les paramètres suivants doivent être désactivés sur le fax (si applicable):
- V.34 doit être désactivé
- La vitesse de transmission (débit en bauds maximale) doit être réglée sur 9.600 bps (certains fax l'indiquent comme 9.6k)
- Certains fax offrent le paramètre «service sur une extension». Cela doit être désactivé
- La détection automatique de tonalité de numérotation (Dial Tone Detection) doit être désactivée
- La prise de ligne automatique doit être désactivée
- Les ports logiciels de 4000 à 4999 doivent être ouverts sur le pare-feu.
Consultez le manuel de votre fax pour vérifier si votre appareil supporte tous les paramètres mentionnés et pour voir également comment vous pouvez configurer les paramètres.
Si nécessaire, consulter le fabricant directement. De nombreux fabricants publient les paramètres nécessaires sur ses sites web dans la FAQ ou dans le manuel sous Dépannage. Cherchez une indication pour faxer en utilisant le VoIP.
Il est essentiel de mettre le débit maximum à «9600» dans le portail de service sous les paramètres de l'appareil final.
